rewirpowerSTADION
Bauwerksprüfung der Sichelbinder (Spannbetonbinder) und Tribünenstufen, sowie Tragwerksplanung für die Erweiterung des StadionCenters
Bauwerksprüfung der Sichelbinder (Spannbetonbinder) und Tribünenstufen
Das ehemalige Ruhrstadion wird seit vielen Jahren von uns für die Stadt Bochum im Rahmen von regelmäßigen Bauwerksprüfungen überwacht. Jährlich finden Bauwerksprüfungen nach VDI 6200 für die Sichelbinder (Spannbetonbinder) und Tribünenstufen statt.
Projektdetails
Zeitraum: 2000 – 2015
Auftraggeber: Stadt Bochum
Standort: Bochum, Deutschland
Unsere Leistungen:
- Bauwerksprüfung
Kurzbeschreibung
Im Rahmen der von 2006 bis 2008 durchgeführten Sanierung der 38 Spannbetonbinder des ca. 40 Jahren alten rewirpower-Stadions des VfL Bochum (ehemals Ruhrstadion Bochum) sowie der zuvor durchgeführten statischen Untersuchungen wurde ein Messsystem zur permanenten Überwachung aller 38 Binder installiert.
Ebenfalls wurden die Tribünenstufen für die dauerhafte Belastung auf der Stehplatztribüne untersucht. Hierzu wurden während einer Veranstaltung die auftretenden Verformungen gemessen. Die Messungen ergaben in Teilbereichen Überbeanspruchungen der Stufen-Fertigteile. Im Rahmen eines statischen Ertüchtigungskonzeptes wurden die Stufenbereiche mit CFK - Lamellen verstärkt.
Im Jahr 2012 wurden die Leuchtkörper der ca. 40 m hohen Flutlichtmaste ausgetauscht. SOCOTEC Ingenieure begleitete diese Maßnahme in statischer Hinsicht. Im Rahmen dieses Austausches wurde die Konstruktion der Maste und der Rahmen der Kopfkonstruktion überprüft und instand gesetzt.
Zu den ebenfalls am Stadion durchgeführten Leistungen zählen:
- Ausbau der Sanitär- und Cateringgebäude
- Erweiterung des Stadion Centers
- Einbau Spielertunnel (Verbindungstunnel Spielfeld - Stadioncenter)

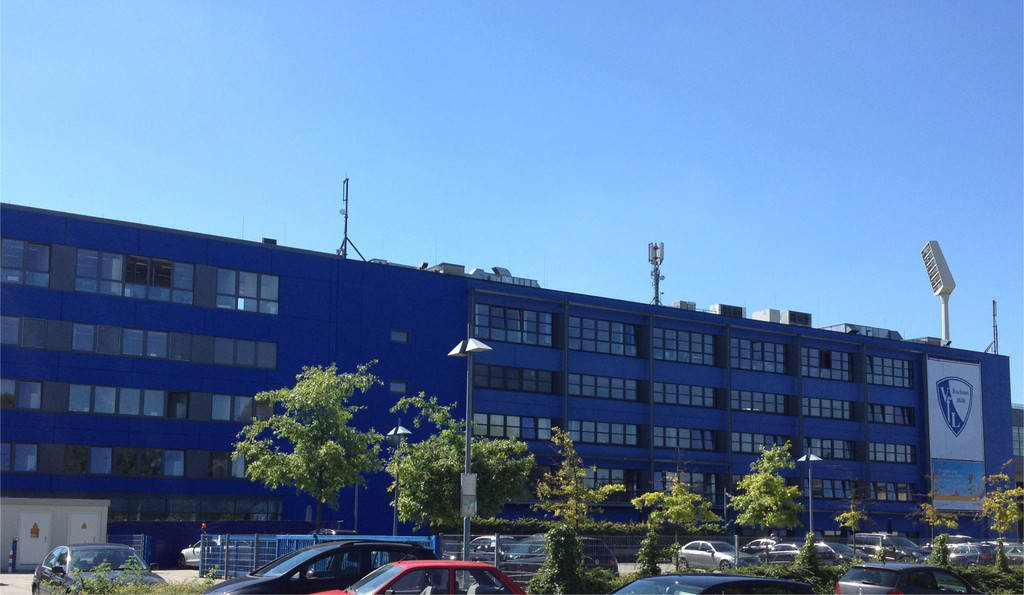

Tragwerksplanung für die Erweiterung des StadionCenters
Erweiterung des StadionCenters um einen Teil des Bürogebäudes, der VIP-Lounge als Verbindungsbau zwischen Büroriegel und Stadion sowie freistehend ein Teil der rewirpower-Lounge im 3. OG auf der Westseite des Bestandes. Zusätzlicher Anbau eines Fitnessbereiches.
Sprechen Sie mit unseren Experten
Projektdetails
Zeitraum: 2009 – 2012
Auftraggeber: Entwicklungsgesellschaft Ruhr-Bochum mbH
Standort: Bochum, Deutschland
Unsere Leistungen:
- Tragwerksplanung in den Leistungsphasen 1 bis 6 gemäß HOAI
- Nachweis des Schall- und Wärmeschutzes
Kurzbeschreibung
Aufgrund der geringen zur Verfügung stehenden Bauzeit waren die Bauwerke überwiegend in Betonfertigteilbauweise zu planen.
Besonders aufwendig war dabei der westliche Anbau der rewirpower-Lounge, der aufgrund der zu erwartenden Setzungsunterschiede ohne Kontakt zum Bestand errichtet werden musste und damit nur durch den stark exzentrisch angeordneten Treppenhauskern ausgesteift werden musste. Zusätzlich war der nur 12 cm starke Deckenspiegel der aus vorgespannten Pi-Platten-Fertigteilen bestehenden Decken als Scheibe auszubilden.
Die tragende Stahlbetonkonstruktion des Bereiches der VIP Lounge im 3.Obergeschoss überspannt den Bereich zwischen Stadioncenter und dem Stadion. Hier sind die Stahlbetontragglieder mit Spannweiten von bis zu 15,0 m ausgeführt um eine weitgehend stützenfreie Konstruktion zu erhalten.
Die beauftragte Leistung umfasste die Tragwerksplanung in den Leistungsphasen 1 bis 6 gemäß HOAI. Weiterhin wurde auch der Nachweis des Schall- und Wärmeschutzes erbracht.
