Sport- und Freizeitbad Nordbad

Projektdetails

Fertigstellung: 2021
Bauherr: Der Magistrat der Wissenschaftsstadt Darmstadt Eigenbetrieb Bäder
Projektmanagement: Darmstädter Stadtentwicklungs GmbH & Co. KG
Architekten: Sacker Architekten, Freiburg
Standort: Darmstadt, Deutschland

Unsere Leistungen:

• Tragwerksplanung Gebäude LPH 1-6, 8
• Konstruktiver Brandschutz
• Nachweis der Erdbebensicherheit
• WU-Planung
• Brandschutzkonzept
• Tragwerksplanung Stahl-/Glas-Fassade LPH 1-6, 8

Kurzbeschreibung

Hallenbad

• Holzhybridbauweise aus Stahlbeton (Raumbildung) und Holz (Dachkonstruktion)

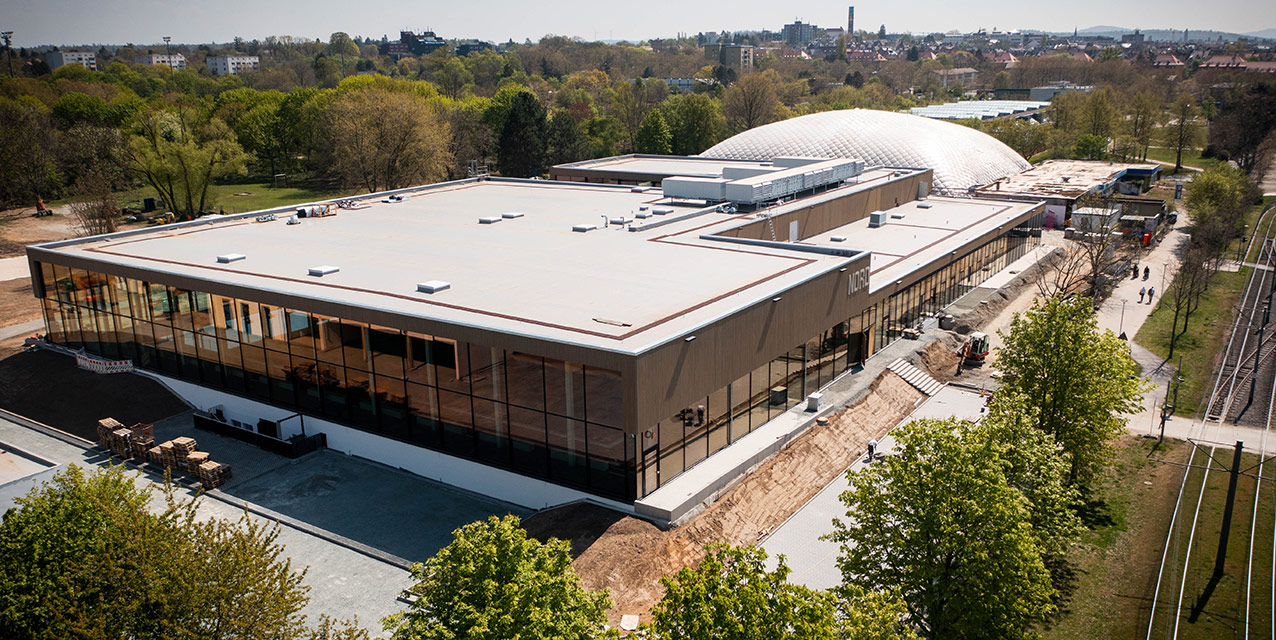

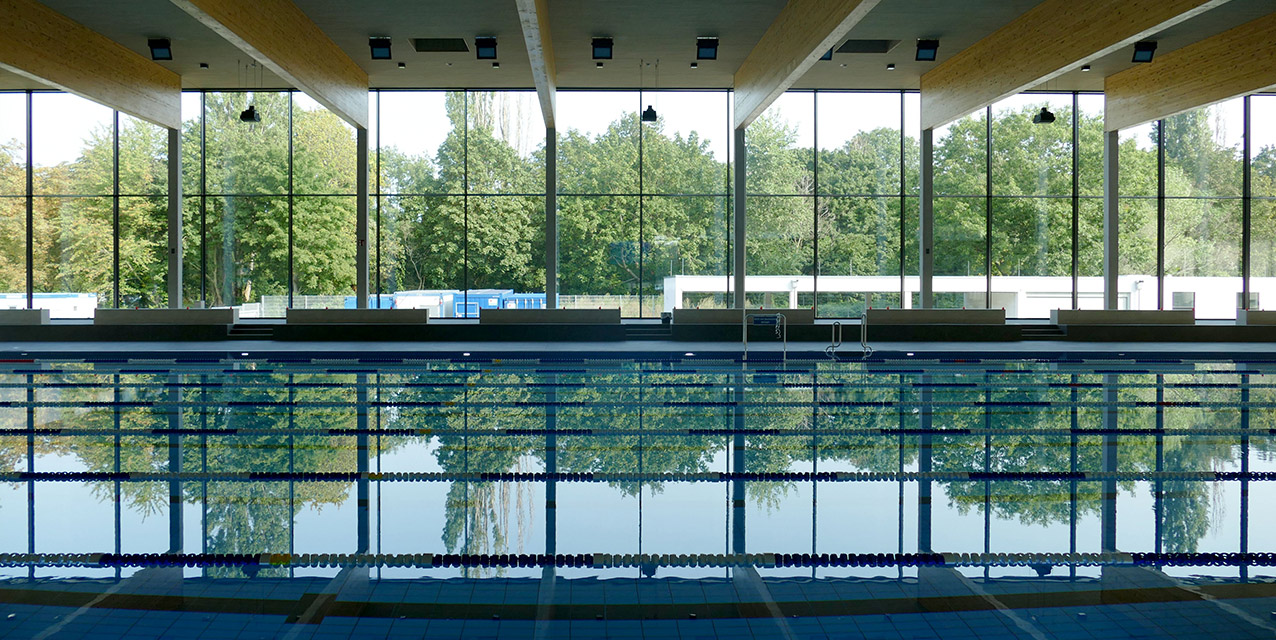

• großflächig das Gebäude umlaufende, raumhohe Stahl-/Glas-Fassade von hoher architektonischer Ästhetik, d.h. ohne „Störung“ durch aussteifende Verbände
• überwiegend eingeschossige Bauweise mit Unterkellerung
• Grundfläche 92 m x 62 m

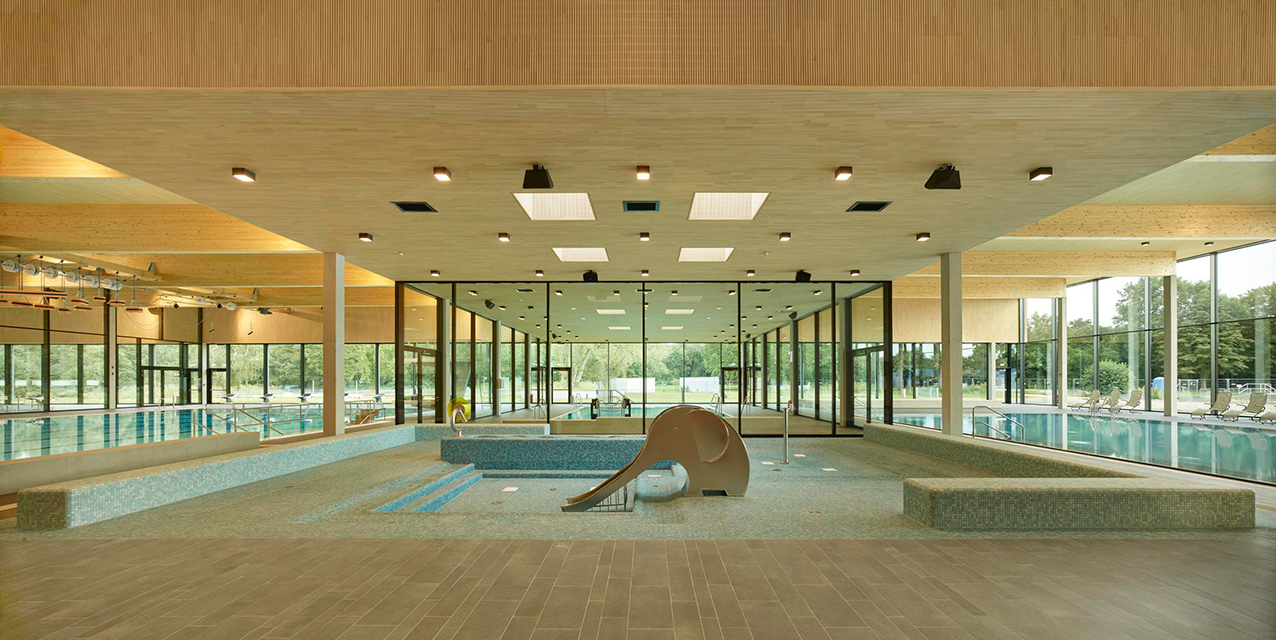

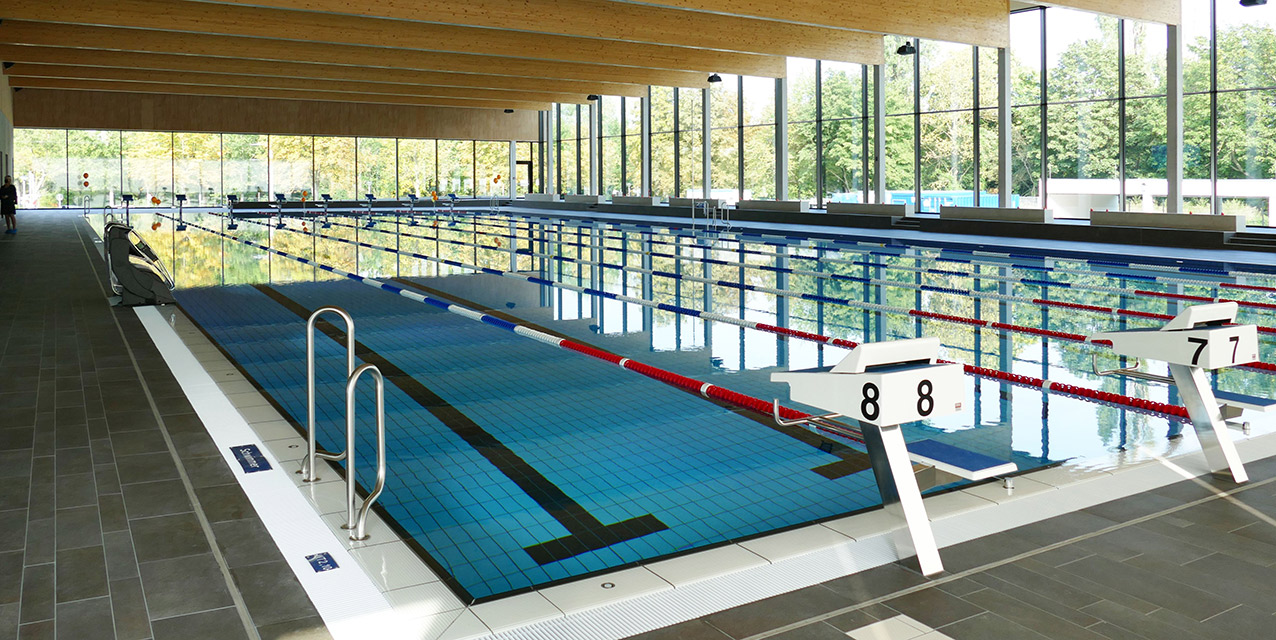

• große Schwimmhalle mit Wettkampfbecken (50 m x 21 m), Bewegungsbecken (12,5 m x 8 m), Kinderplanschbecken (5 m x 8 m),   Mehrzweckbecken (16,5 m x 25 m) mit Sprungtürmen (1 m und 3 m), Lehrschwimmbecken (20 m x 12 m)
• zweigeschossiger Gebäudeteil als reine Stahlbetonkonstruktion (Gebäudekern) für Funktions- und Verwaltungsräume, z.B. Umkleiden und Duschen, Verwaltungs- und Kassenbereich, Lüftungszentrale
• Vollunterkellerung für Sozialräume und Schwimmbadtechnik, z.B. Schwallwasserbehälter
• Weiße Wanne, großflächig mit Frischbetonverbundfolie zur außenseitigen Feuchtigkeitsabdichtung der hochinstallierten Bereiche der Nutzungsklasse A
• Flachgründung mit Bodenplatten mit einer Dicke von 50 cm in fugenloser Bauweise, jedoch Wettkampfbecken mit umlaufender Bewegungsfuge und schwimmender, zwängungsfreier Lagerung
• Schwimmbecken in Ortbetonbauweise mit anspruchsvollen Rinnenkonstruktionen (Finnische Rinne, Wiesbadener Rinne)
• schlanke Stahlbetonstützen für den Lastabtrag der Dachkonstruktion, Höhe circa 8,2 m, Grundfläche 30 cm x 30 cm
• Haupttragwerk der Dachkonstruktion aus Brettschichtholzbindern mit Spannweiten bis zu 30 m und Auskragungen im Außenbereich von circa 2 m, Konstruktionshöhe 1,70 m, im Abstand von 5,60 m
• Sekundärtragwerk aus vorgefertigten System-Holzelementdecken mit Akustikunterseite zur Schallregulierung
• Brettschichtholzbinder mit verdeckten Anschlüssen aus Stahl auf den Stahlbetonstützen aufgelagert und befestigt
• Gebäudeaussteifung durch Gebäudekern aus Stahlbeton und angeschlossener „Dachscheibe“, gebildet durch die vorgefertigten System-Holzelementdecken
• alle Stahlbetonkonstruktionen der Eingangs- und Schwimmhalle in Sichtbetonweise
• Flachdach, Dachhaut als Folienkonstruktion

Freibad

• zwei sanierte Schwimmbecken im Bestand vorhanden 50 m x 21 m und 25 m x 17 m
• neue bauliche Anlage in nicht unterkellerter Stahlbetonbauweise, 80 m x 15 m, unterteilt in zwei Bereiche, vierseitig geschlossenes Gebäude für Funktionsräume, Kiosk und langgestreckte, zweiseitig geöffnete, überdachte Passage
• Überdachung der Passage durch vorgefertigte System-Holzelementdecke, gelagert auf Überzügen mit Lastabtrag auf sechs schlanken Stahlstützen
• weiterer Neubau, 34 m x 7,0 m, in nicht unterkellerter Stahlbetonbauweise als Betriebshof mit Werkstatt und Bürobereich
• Bauen im laufenden Betrieb, d.h. Durchführung aller Baumaßnahmen auch während der Öffnungszeiten des Freibads
